本文以BMG700物联网网关为例，介绍如何顺利获得网关实现PLC数据采集，图文结合介绍网关接口设置、MODBUS规则设置、MODBUS服务端设置、数据上报规则设置、服务端上报数据格式设置。

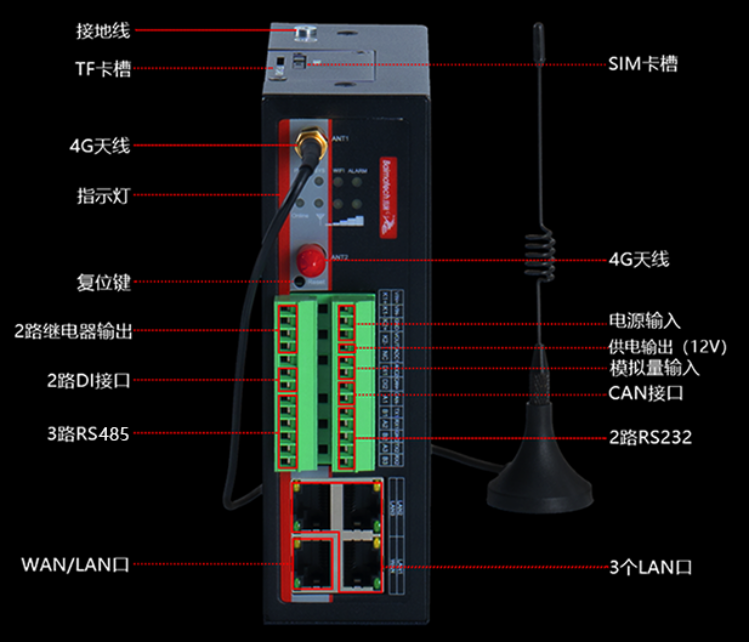

BMG700系列是华林优配自主研发的一款带边缘计算功能的工业物联网网关。主要应用于工业、市政、电力、交通等领域。导轨式安装，支持MQTT 、JSON、 HTTP等上行协议，平滑对接阿里云、华为云、腾讯云等各种物联网平台。支持OPC、Modbus、TCP、UDP、部份品牌PLC等下行协议。广泛接入、智慧匹配、强大运算、5G/4G无线通信，是产业物联网理想的网关盒子。

第1步：BMG700物联网网关上电

BMG700物联网网关给予适配器电源:宽电压:5-35V, 推荐是12V

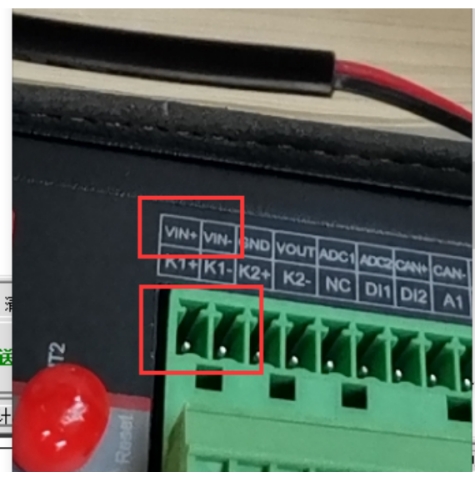

电源接线:端子接线,端子接口入网关的(VIN+  VIN-)

电源线接端子上，端子接网关上,上电即可

第2步：登录网关配置界面

1. 电脑连接网线连接BMG700网关任何一个LAN口

2. 查看获取电脑IP，获取:192.168.1网段(如果有不是,需要确认是否接入其它网络)

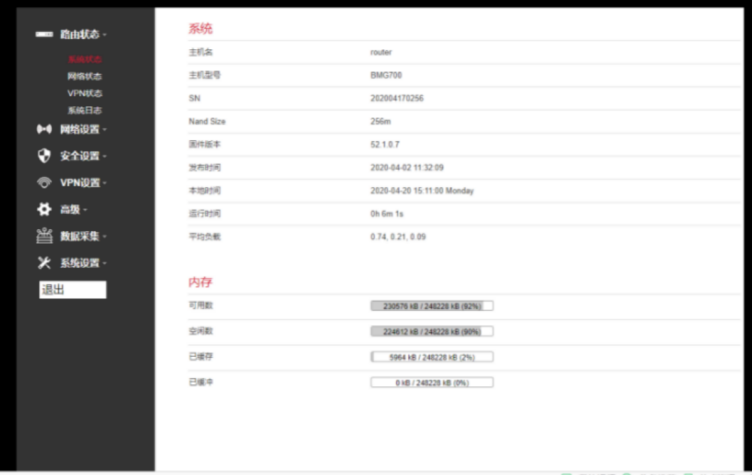

3. 在浏览器输入:192.168.1.1，弹出一个登入界面, 输入账号:admin,密码:admin(记得修改)

第3步：采集PLC的数据

以永宏PLC为例

1. 可以顺利获得网口,或是串口(232,485)线连接PLC和BMG700物联网网关

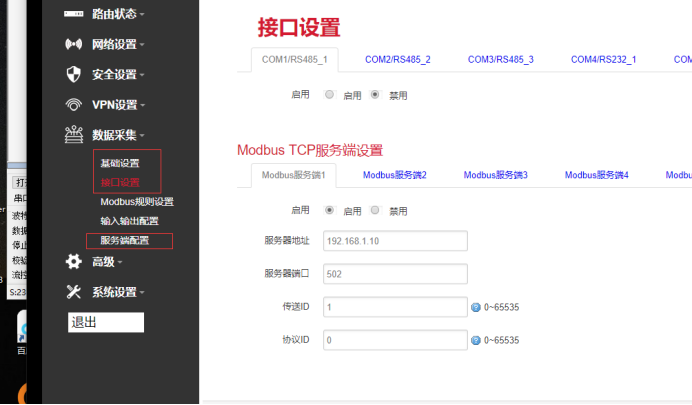

2. 进行基础设置、接口设置、然后modbus 规则中添加要采集的寄存器参数

3. 最后顺利获得服务端配置，把数据传到服务端上

3.1 Modbus规则设置

BMG700工业网关支持设置modbus采集数据规则

3.2 BMG700网关服务端上报数据方式

BMG700网关顺利获得 HTTP、MQTT 、TCP、 UDP 等协议传输数据，可按透传、JSON 等格式封装。其中HTTP、 TCP 、UDP协议,透传比较简单,不具体讲. MQTT有相关教程查看.。具体示例JSON方式。

3.3 JONS自定义数据上报

采集电压参数上报示例

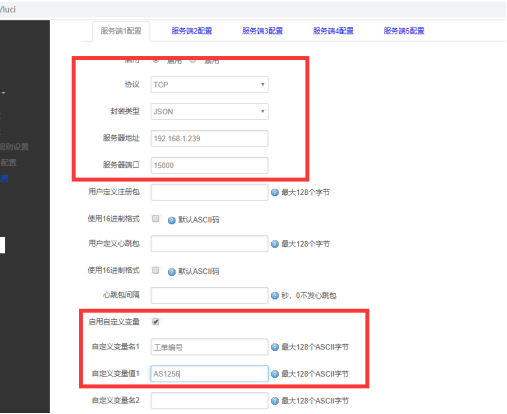

图中服务端1配置,我们下面定义JONS格式

{

 "ts": 1578892221624,

 "工单编号": AS1256,

   "values": {

     "研讨A相电压": 395,

     "研讨B相电压": 393,

     "研讨C相电压": 391

   }

}

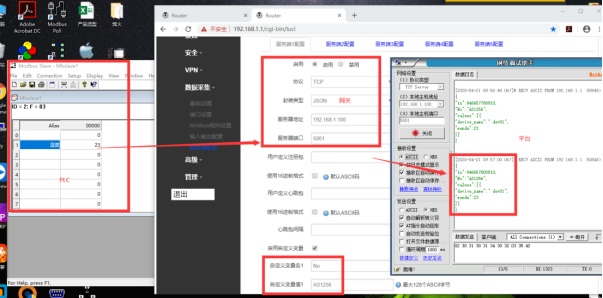

服务端收发情况

服务端收到数据,参数配置收发
