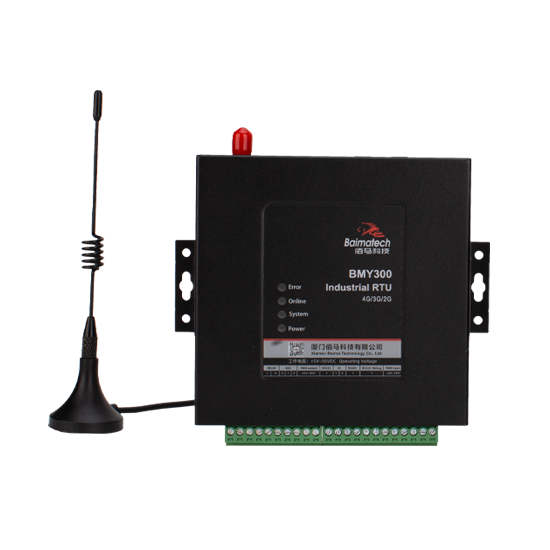

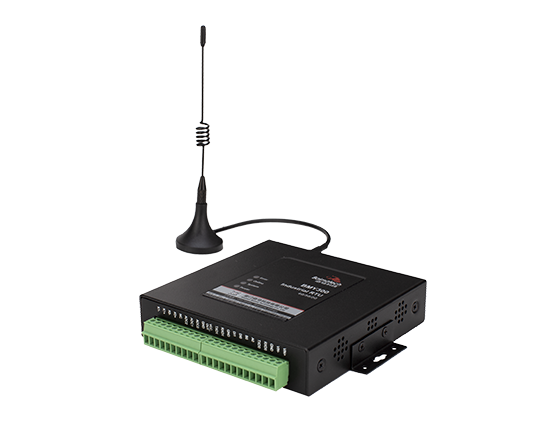

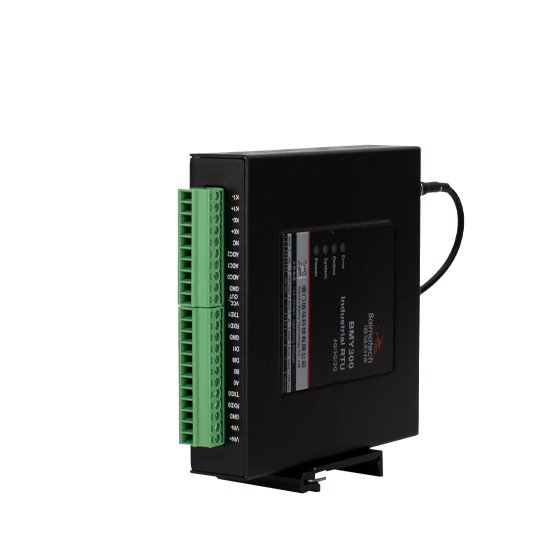

微型无线RTU BMY300

系列型号：

BMY300系列RTU，是一款支持MQTT的体积小巧、功能强大、低功耗的遥测终端RTU。协助用户实现数据智能采集、多种协议转换、状态监测、设备控制、5G/4G无线通信、虚拟专网、本地存储、告警等综合功能。

样机申请

产品介绍
产品选型
订购方式
相关下载
相关方案
帮助文档

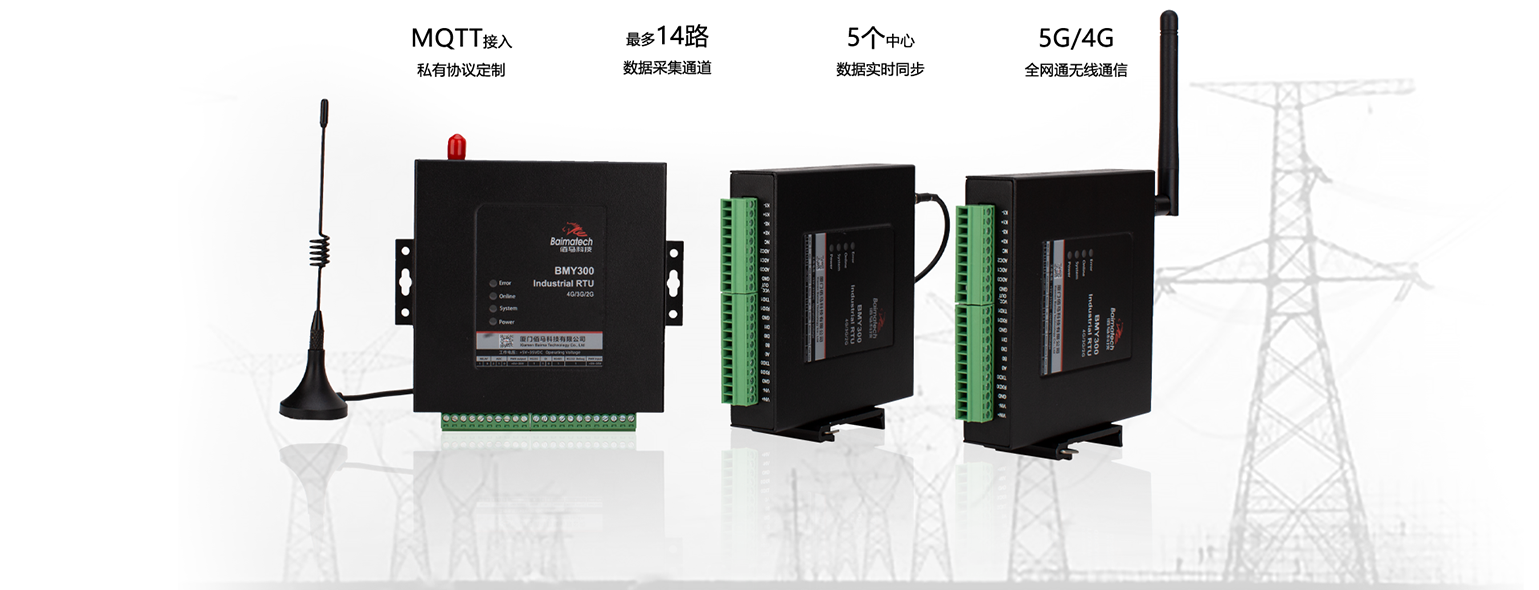

BMY300微型5G/4G无线RTU，远程测控如此简单

华林优配科技BMY300系列RTU，是一款支持MQTT的体积小巧、功能强大、低功耗的遥测终端RTU。协助用户实现数据智能采集、多种协议转换、状态监测、设备控制、5G/4G无线通信、虚拟专网、本地存储、告警等综合功能。


专用于恶劣工况远程测控领域

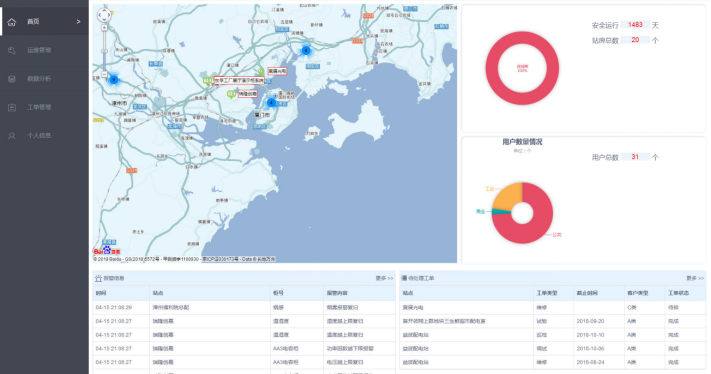

BMY300微型遥测RTU，南向无缝接入工业自动化主流品牌前端设备，北向对接组态软件及各种云平台，

适用于诸如设备状态感知、设备信息监测、数据交互、协议转换、远程控制等工业应用场景中。

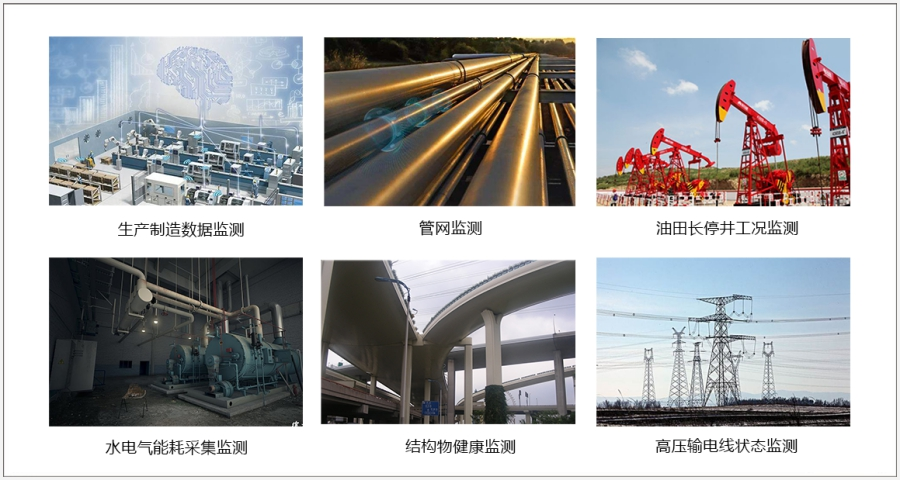

包括：输电线路杆塔倾斜监测、微气象监测、管道监测、结构物健康监测、工况监测、能耗监测等。


最多14路采集通道，接口丰富

实现现场数据采集、状态采集、设备联动控制

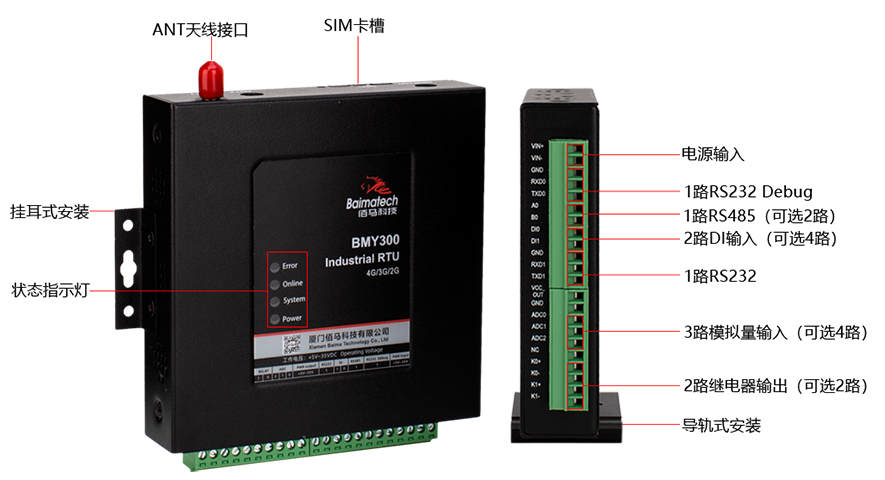

BMY300微型遥测RTU丰富强大的接口包括：

2路RS232(1路做debug口)、1路RS485(可扩展成2路); 可定制TTL电平串口；

3路模拟量输入，可选配4路模拟量输入；2路开关量输入，可选配4路开关量输入；

可选2路开关量输出接口；可选2路继电器输出；可选2路脉冲量输入；1路受控输出电源，输出电压值与设备供电电压相同，默认12V。


兼容国内外主流传感器、表计、串口摄像头

BMY300微型遥测RTU，接口丰富，兼容国内外主流传感器，仪表、串口摄像头、设备等。

未兼容的品牌与型号，华林优配科技给予开发适配服务，项目数据实时采集、设备远程控制等

应用更灵活。Modbus RTU传感器不用软件定制可以兼容。支持多采集数据存储空间自定义配置，每个采集数据的存储空间均支持自定义配置。


支持MQTT、水文、水资源、环保等通信协议

BMY300微型5G/4G无线RTU，与阿里云、华为云、亚马逊云、百度云等第三方云平台平滑对接；支持MQTT协议上报平台，或按水文水资源协议上报平台，或按环保212等协议上报平台。支持定制协议。

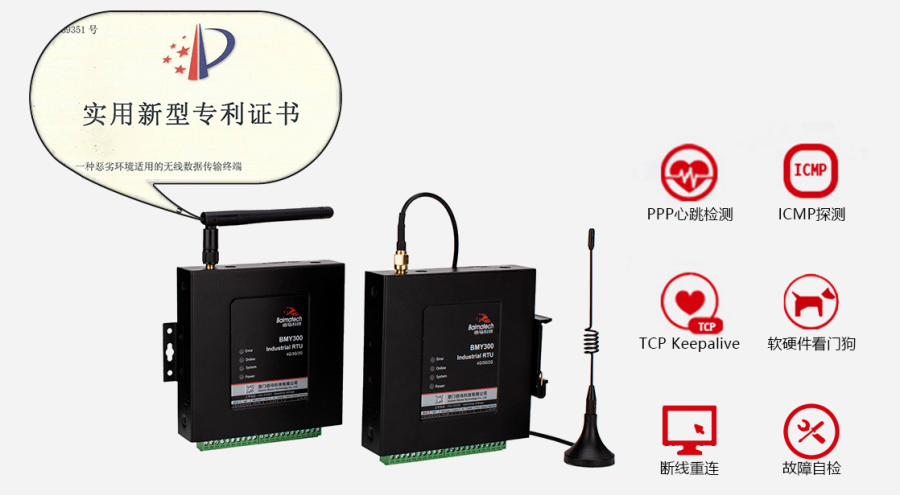

专利技术保障无线通信“持续在线”

具有软件看门狗与硬件看门狗技术，设备自动监测工作状态，当RTU设备偶发异常时，智能进行软件唤醒或硬件断电重启，将整个设备复位，确保设备实时正常运行。支持PPP层心跳、ICMP探测、TCP Keepalive以及应用层心跳等多级链路检测机制，自动恢复网络故障，掉线重连，维持无线连接“持续在线”。


现场数据可同时向5个中心上报，管理协同更高效

BMY300微型遥测RTU可同时向5个中心上报数据。支持多中心同步传输，现场监控数据可同时上报省、市、县级等各级管理平台。方便本地管理部门、远程各级管理部门、外部合作单位同步获取数据，实现高效管理。


支持数据补传

设备断线重连、断电重启时，采集数据不会丢失，BMY300微型遥测RTU会将之前采集到且未发送成功的数据进行本地存储，待网络恢复后进行再次发送。


告警功能

监测数据越过设置的阈值，立即上报告警信息。用户可据管理需要，自定义设备告警参数与阈值、设置立即告警与超时告警、设备离线告警、服务器异常告警、组态控件异常提示等，并生成告警记录。


大容量本地存储，数据可保存10年

内置16MB数据存储空间，掉电不丢失，可存储10年以上的采集数据、设定参数及二次开发程序。


专为无人值守环境设计，适用于各种恶劣工况

专为无人值守环境设计：采用Freescale处理器方案，工业级通信模块搭载高速处理器，高EMC电磁兼容，耐高低温材料（-35℃至75℃），宽压（5V-35V），超强的防潮、防雷、防电磁干扰能力，适应各种恶劣工况环境。


超低功耗，支持电池电压状态上报

BMY300微型遥测RTU采用超低功耗设计，支持市电供电（顺利获得适配器）、太阳能供电、电池供电等。具有多级休眠和唤醒模式；支持电池电压等状态上报功能；野外不便取电的场合应用优势明显。


支持本地或远程配置升级，RTU管理简便

华林优配BMY300微型遥测RTU支持本地与远程配置：可用串口进行本地配置；支持远程参数配置（同时支持平台配置方式和短信配置方式）、远程程序升级等。


结构尺寸


产品选型

类别	名称	规格	说明
CPU	工业级32位通信处理器
内存	FLASH	512KB
	SRAM	256KB
	数据存储Flash	16MB（可扩展32MB）
接口	工业串口	3路	串口形式：5PIN 工业端子，3.5mm 间距
			2个RS232接口(1路做debug口)
			1个RS485接口(可扩展成2路)
			可定制TTL电平串口
			内置15KV ESD保护；串口速率：300～230400bits/s；数据位：5、6、7、8位；停止位：1、1.5、2位；校验：无、偶、奇、SPACE及MARK校验。
	模拟量输入	3路	16位AD 支持4-20mA电流信号输入可选0-5V电压信号输入（可定制4路模拟量输入）
	开关量输入	2路	逻辑0：湿节点0-3VDC，或干节点导通逻辑1：湿节点5-30VDC，或干节点断开（光隔离）（可定制4路开关量输入）
	开关量输出（可选）	2路	额定驱动电流：50mA 额定驱动电压：35V （光隔离，OC门输出）
	继电器输出 (可选)	2路	最大切换电压：30VDC/220VAC 最大切换电流：5A 最大切换功率：120W
	脉冲量输入（可选）	2路	大于2V电平有效
	电源输出	1路	1路受控输出电源（输出电压值与设备供电电压相同，默认12V。单路额定输出电流1A内置过流保护）
	SIM/UIM卡接口	1个	抽屉式，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护
	天线接口	1个	标准SMA阴头天线接口，特性阻抗50欧
	指示灯	4个	具有电源、系统、在线、错误指示灯
电源	标准电源	DC 12V/1.5A
	供电范围	DC 5V -- 35V
	内置电源反相保护和过压保护
功耗	采集状态	40mA～45mA@12VDC
	通信状态	40mA～80mA@12VDC
	休眠状态	＜1mA@12VDC
安全性	链路检测	PPP 层心跳、ICMP 探测、TCP Keepalive 以及应用层心跳等多级链路检测机制维持无线链路，并支持断线自动重连，保证设备“永久在线”
	内嵌看门狗	支持设备运行自检技术，支持设备运行故障自恢复
可靠性	平均无故障工作时间(MTBF)不低于10000h
	超低功耗设计，包括休眠模式、定时上下线模式
	EMC各项等级指标达3级
	采用NTP技术，内置RTC
	SIM/UIM卡接口内置15KV ESD保护
防护等级	IP30	金属外壳和系统安全隔离，适合工控现场应用
适用环境	工作温度范围	零下35ºC -- 75ºC
	存储温度范围	零下40ºC -- 80ºC
	相对湿度范围	95%无凝结
物理特性	安装方式	挂耳式
	外形尺寸（mm）	100×100×23 mm (不包括天线和安装件)
	重量（克）	320g
