MQTT服务器搭建及接收工业网关上报数据测试

1.网关数据采集配置

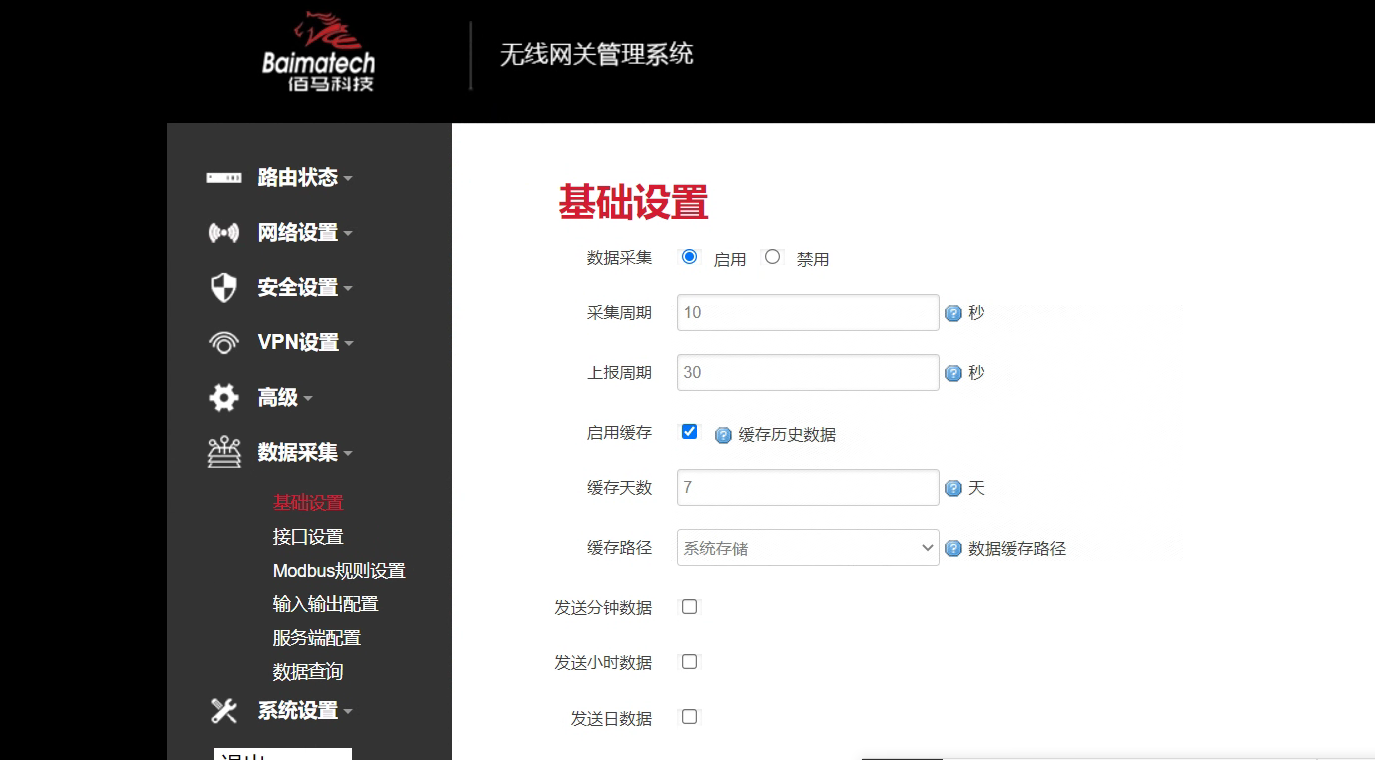

（1）基础设置

注意点：采集周期和上报周期没有特殊需求尽量设为30-60s，确保采集数据的完整准确，上报周期稳定完整

图片 1.png

（2）接口设置

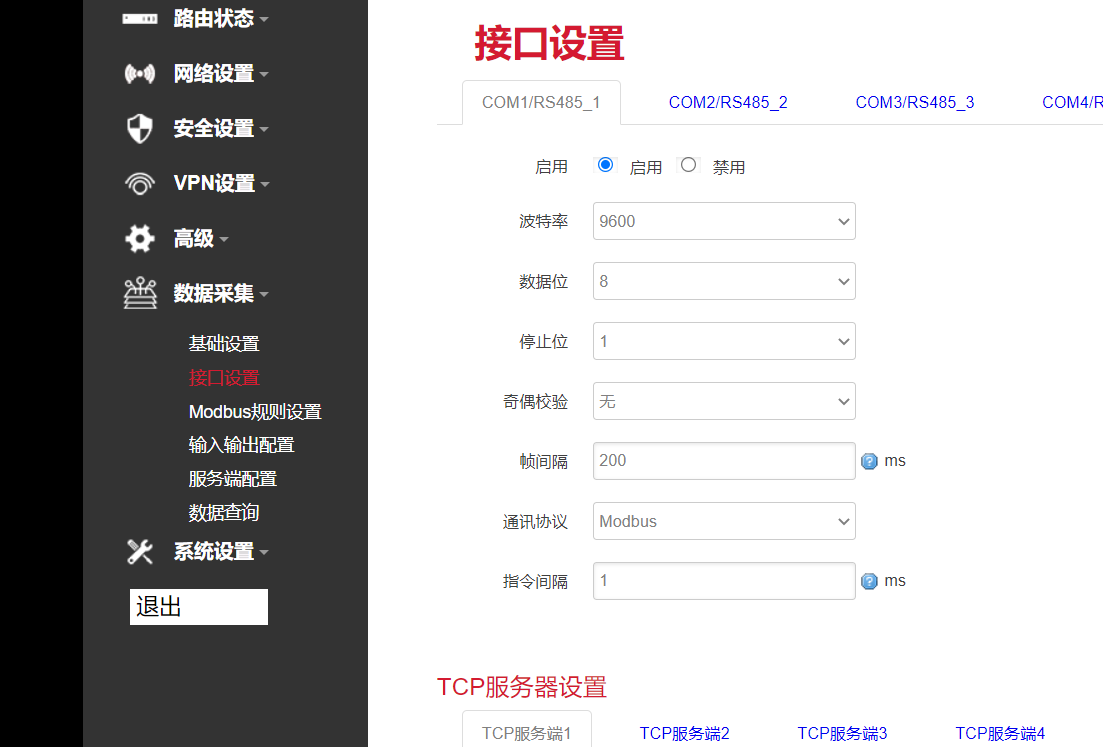

这里传感器连接的是com1/RS485接口，所以根据传感器的操作手册将波特率设为9600

数据位8 停止位1 通讯协议使用modbus

图片 2.png

（3）Modbus规则设置

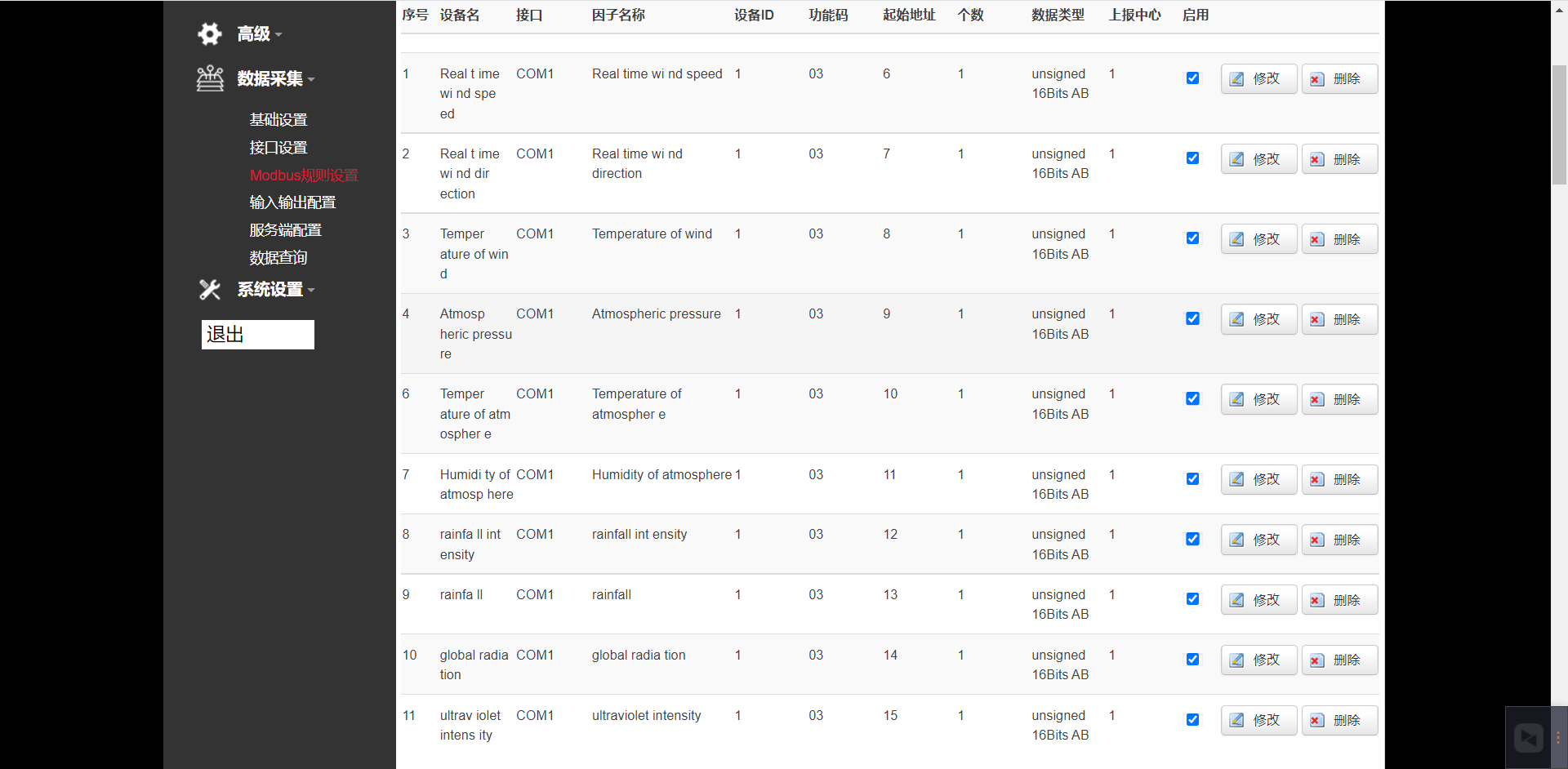

根据传感器操作手册设置（这里可以参考modbus配置文档来进行设置）

图片 3.png

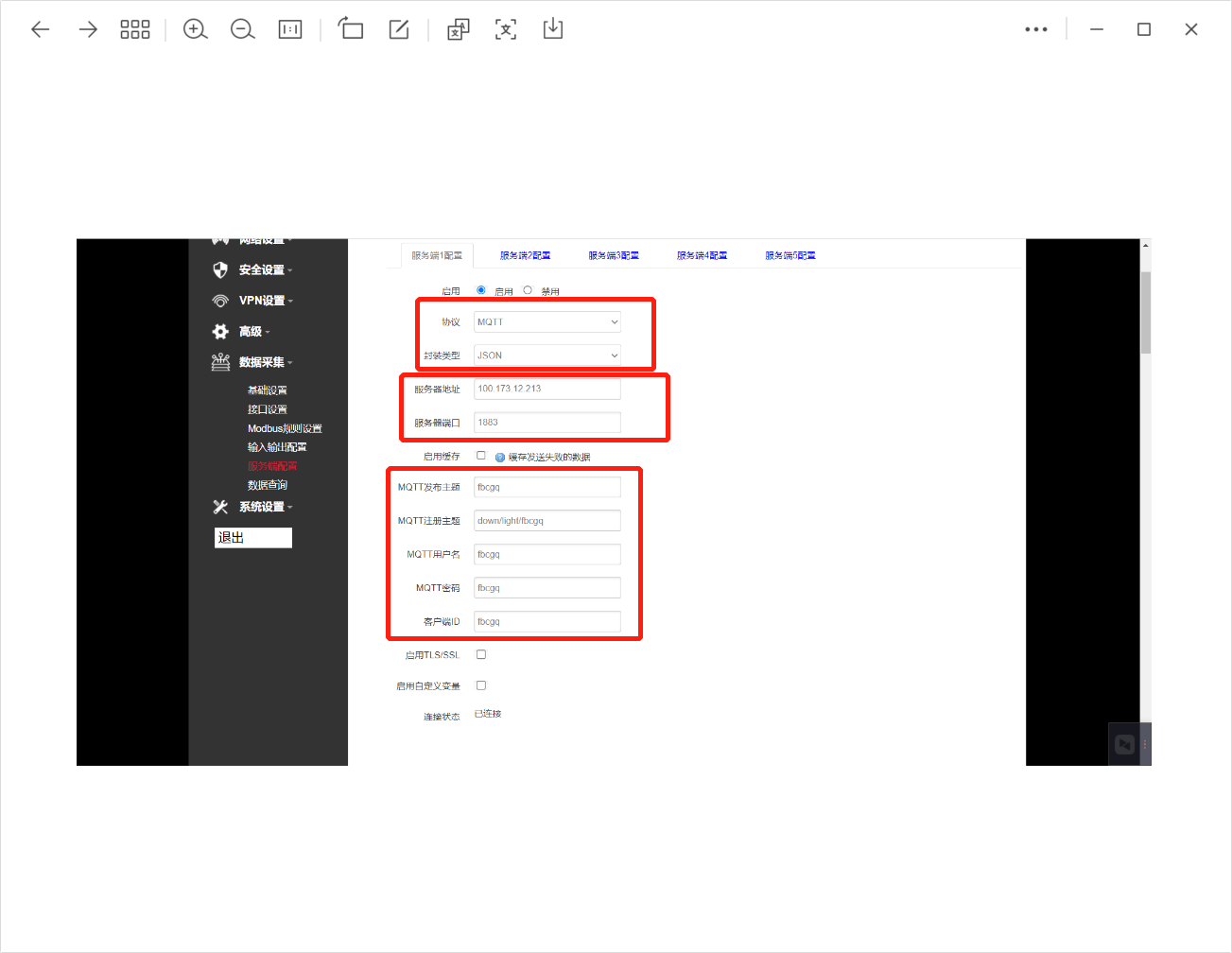

（4）服务端配置

注意点：modbus上传的为中心1所以服务端配置1

协议和接口设置里设置的要一致

服务器地址填写的是接收数据的服务器地址

图片 4.png

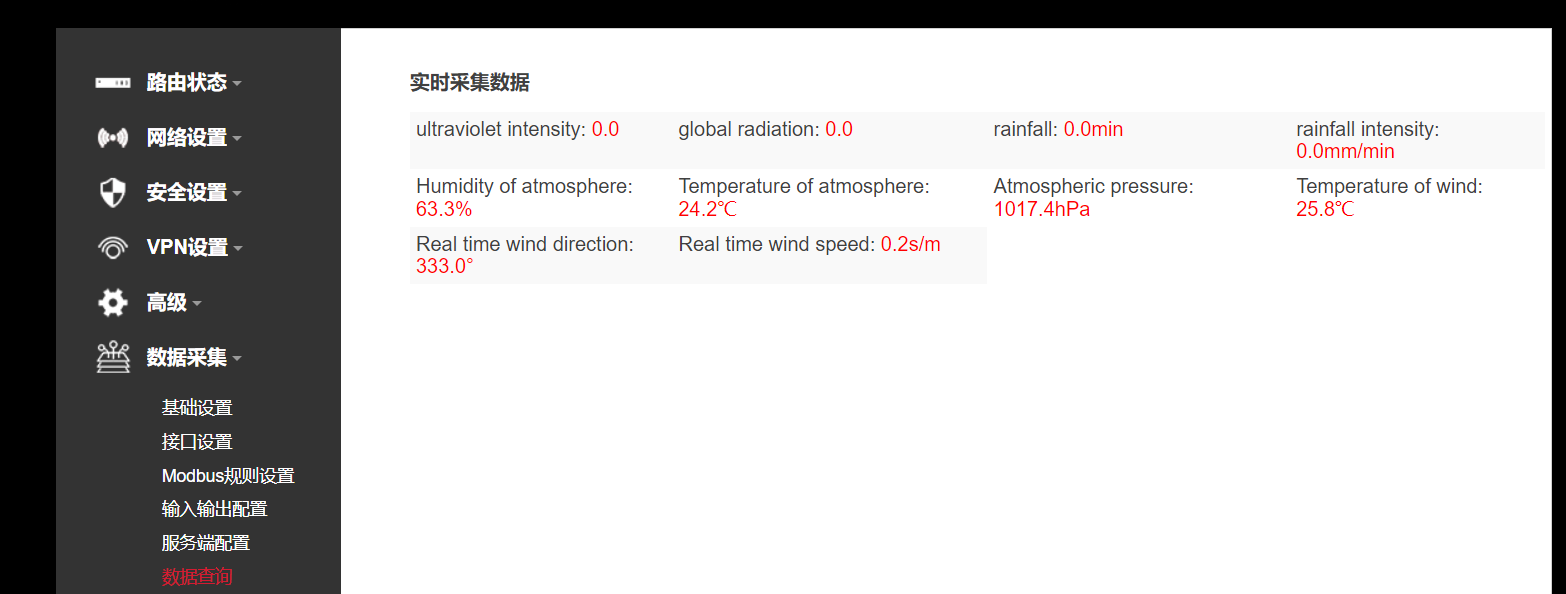

网关内的数据查询已经有数据，说明传感器连接没有问题，网关接收到采集数据

图片 5.png

2.mqtt服务器环境搭建

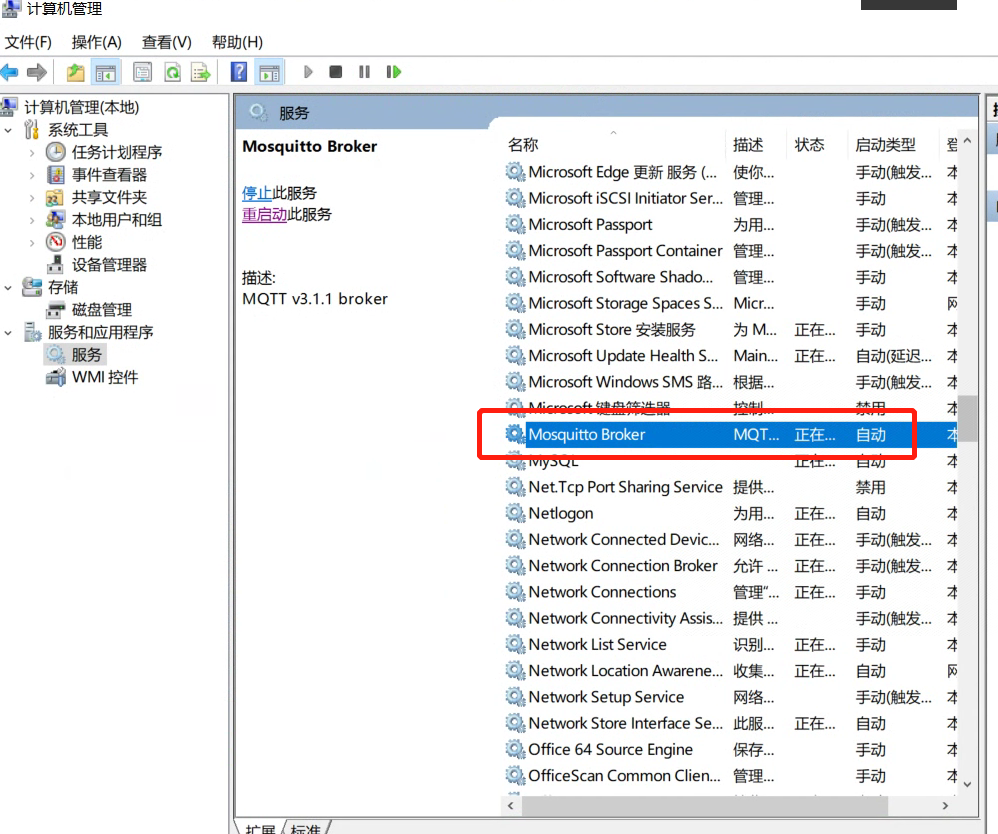

参考mqtt环境搭建文档，主要的是检查一下mosquitto broker服务有没有启动成功

图片 6.png

3.mqtt接收工具配置

图片 7.png

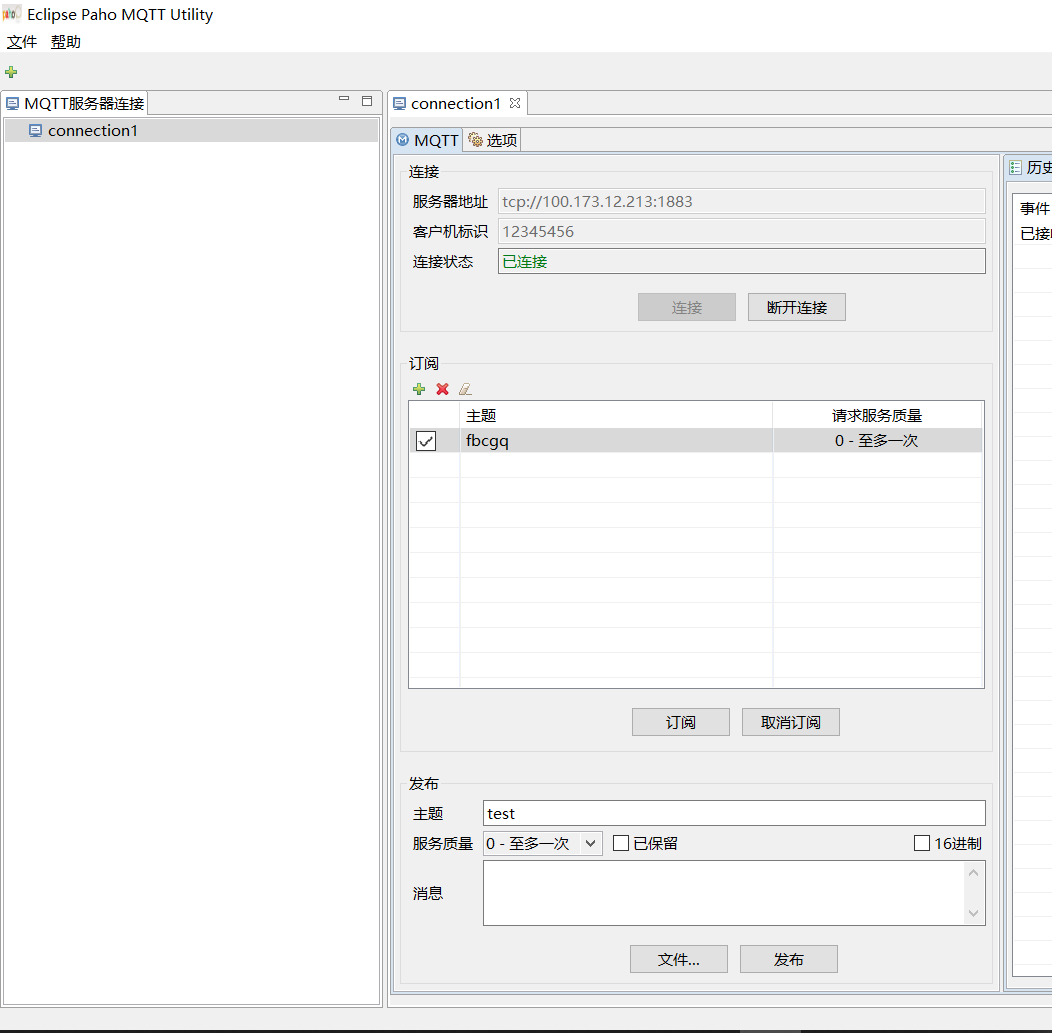

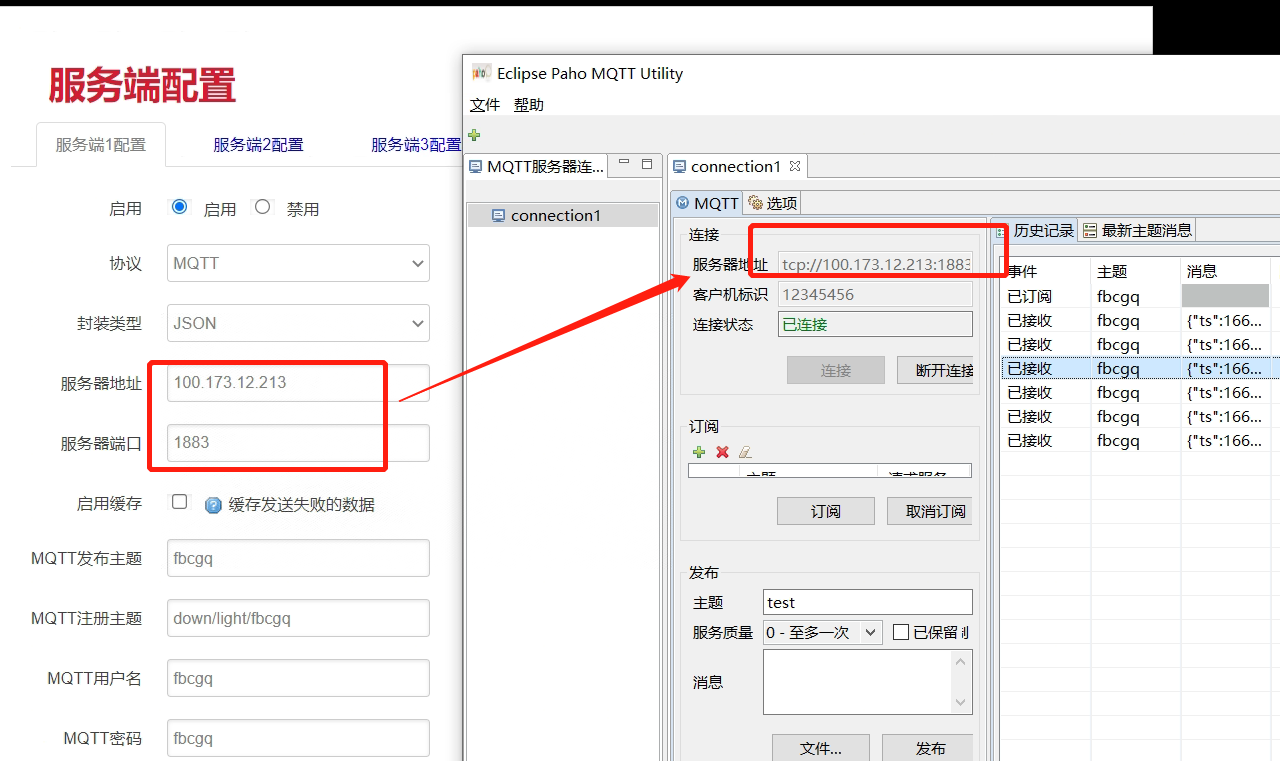

接收工具里服务器的地址应该要根据网关内配置的服务器地址和服务端口进行填写

图片 8.png

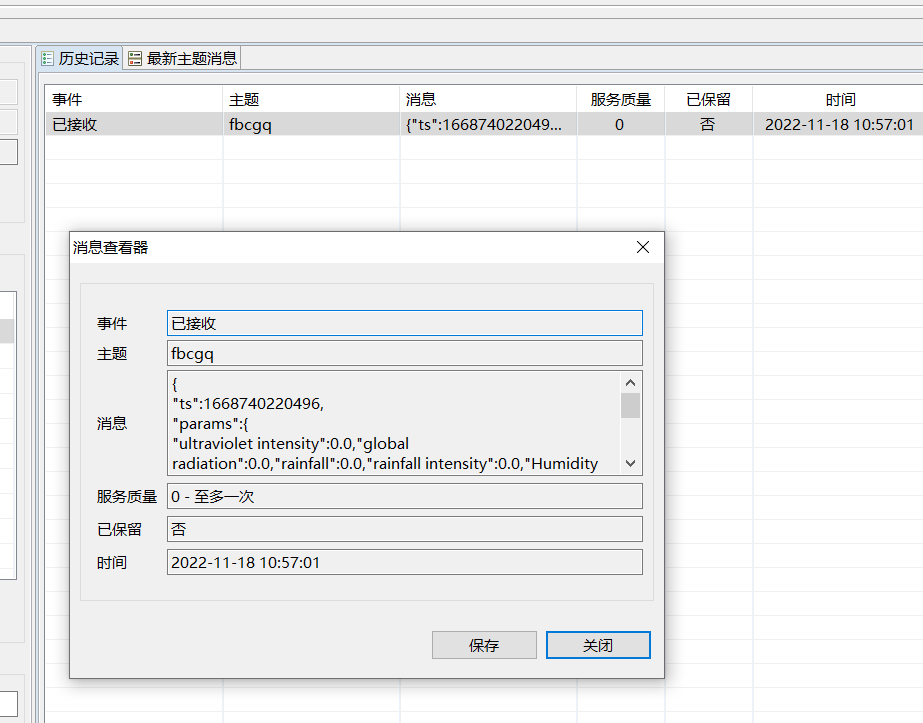

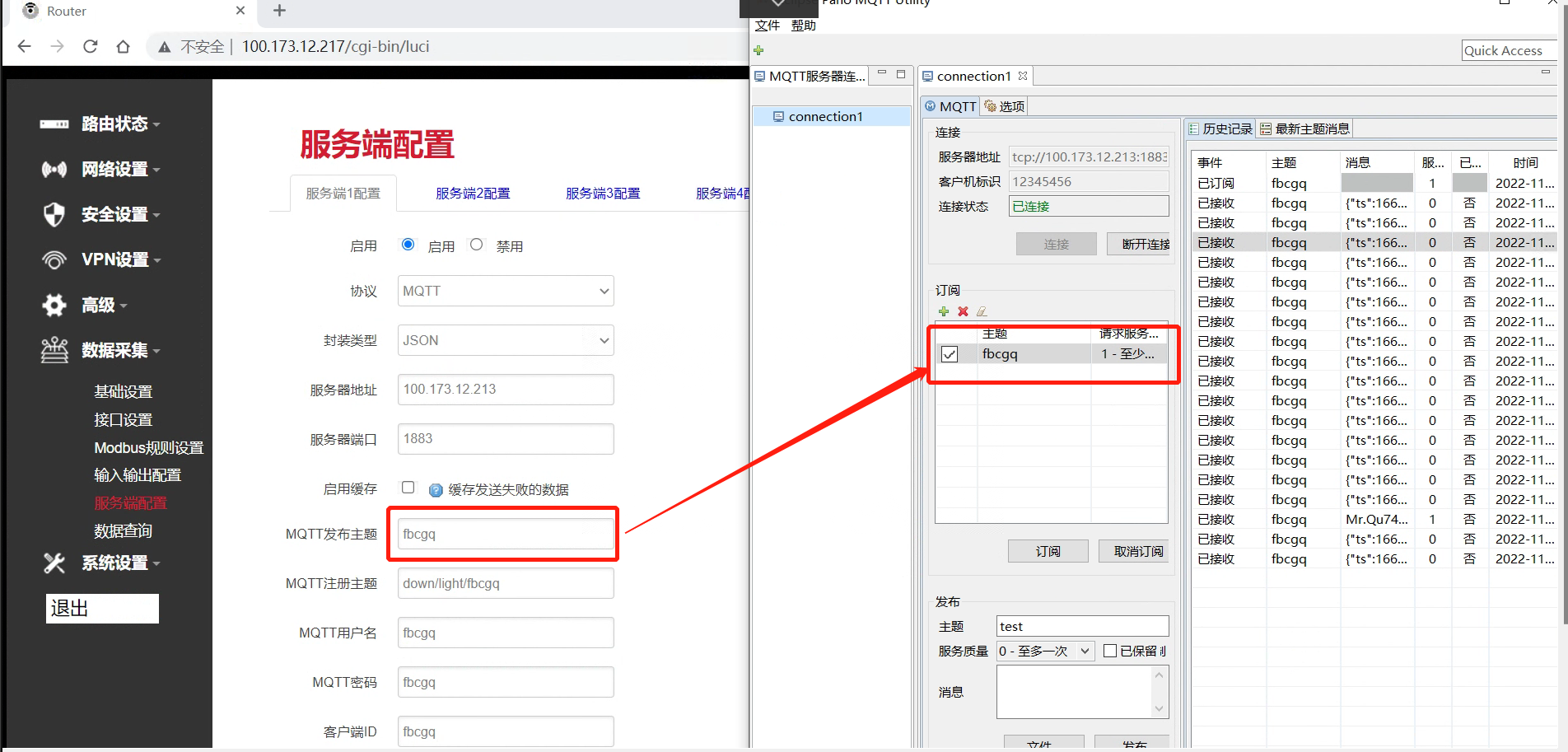

网关的发布主题就是为接收工具要订阅的主题，所以这里要注意订阅的主题不能出错

图片 9.png

图片 10.png
