1： 环境

服务器系统：CentOS Linux release 7.9.2009 (Core)

服务器配置：不重要

服务器IP：

Openvpn服务器：

外网：124.70.49.106

内网：192.168.0.155

内网测试服务器：192.168.0.21

openvpn客户端服务器网段：172.16.16.0/24

OpenVpn版本：2.5.6

easy-rsa版本：3.0.8

安装包存放的路径：/tmp/install/

程序安装目录：/data/openvpn

备注：

root# 代表在root用户下执行的命令

$ 代表是在普通用户下执行的命令

# 单个#号代表注释

2：安装步骤

2.1 准备工作

（以下所有操作均在Openvpn服务器操作）

# 关闭防火墙

root# systemctl stop firewalld

root# systemctl disable firewalld

# 关闭selinux

root# sed -i 's/enforcing/disabled/' /etc/selinux/config

root# setenforce 0

# 安装依赖

root# yum install -y vim wget lrzsz gcc-c++ openssl openssl-devel net-tools lzo lzo-devel pam pam-devel

# 下载安装包

root# mkdir /tmp/install

root# cd /tmp/install

root# wget http://swupdate.openvpn.org/community/releases/openvpn-2.5.6.tar.gz

root# wget http://github.com/OpenVPN/easy-rsa/releases/download/v3.0.8/EasyRSA-3.0.8.tgz

2.2 安装OpenVpn和EasyRSA

#1）安装OpenVpn

root# cd /tmp/install

#创建目录

root# mkdir /data

#解压缩

root# tar -zxvf openvpn-2.5.6.tar.gz

root# cd openvpn-2.5.6

#--prefix= 后面路径是安装openvpn到那个文件路径下

root# ./configure --prefix=/data/openvpn/

#编译

root# make && make install

#添加openvpn的环境变量

root# echo -e "PATH=\$PATH:/data/openvpn/sbin" >/etc/profile.d/openvpn256.sh

#加载环境变量

root# source /etc/profile

#执行下面的命令看看是否成功，出现以下内容表示成功

root# openvpn --version

OpenVPN 2.5.6 x86_64-pc-linux-gnu [SSL (OpenSSL)] [LZO] [LZ4] [EPOLL] [MH/PKTINFO] [AEAD] built on May 5 2022

#2）安装EasyRSA

root# cd /tmp/install

root# tar -zxvf EasyRSA-3.0.8.tgz

root# mv EasyRSA-3.0.8 /data/EasyRSA

2.3 服务端配置

2.3.1 准备CA签发组织环境

#拷贝EasyRSA

root# cp -r /data/EasyRSA /data/openvpn/easy-rsa-server

root# cd /data/openvpn/easy-rsa-server

#准备签发证书的默认变量文件

root# egrep -v "^$|^#" vars.example >vars

#编辑vars文件，在最后一行增加以下内容

root# vim vars

#添加参数，设置CA证书有效期为100年（日期可以你自己决定设置多长）

set_var EASYRSA_CA_EXPIRE 36500

#添加参数，设置服务器证书为10年

set_var EASYRSA_CERT_EXPIRE 3650

2.3.2 创建CA组织与服务器证书

#1）创建CA组织

root# cd /data/openvpn/easy-rsa-server

#初始化，执行此命令会生成pki目录

root# ./easyrsa init-pki

#创建CA组织,nopass代表不需要密码的意思

root# ./easyrsa build-ca nopass

#这里是CA组织的名称，我这边使用的是CATEST，这个名字可以用默认的也可以你自己输入

Common Name (eg: your user, host, or server name) [Easy-RSA CA]: CATEST

#执行创建ca组织成功的话，会出现下面的这个ca.crt文件

Your new CA certificate file for publishing is at:

/data/openvpn/easy-rsa-server/pki/ca.crt

#CA证书文件

root# ls -l /data/openvpn/easy-rsa-server/pki/ca.crt

-rw------- 1 root root 1151 May 5 09:56 /data/openvpn/easy-rsa-server/pki/ca.crt

#CA秘钥文件

root# ls -l /data/openvpn/easy-rsa-server/pki/private/ca.key

-rw------- 1 root root 1679 May 5 09:56 /data/openvpn/easy-rsa-server/pki/private/ca.key

#2）创建服务端证书

root# cd /data/openvpn/easy-rsa-server

#创建服务端证书申请文件，openvpnserver为了区别参数标识，我这里设置为openvpnserver，如果你自己安装的话可以使用默认的server 这个名称

root# ./easyrsa gen-req openvpnserver nopass

#默认回车就行

Common Name (eg: your user, host, or server name) [openvpnserver]:

Keypair and certificate request completed. Your files are:

#请求文件

req: /data/openvpn/easy-rsa-server/pki/reqs/openvpnserver.req

#私钥文件

key: /data/openvpn/easy-rsa-server/pki/private/openvpnserver.key

#3）签发服务端证书

root# cd /data/openvpn/easy-rsa-server

#这里的server是代表服务端意思，openvpnserver这个是上面我们创建的服务端证书的名称

root# ./easyrsa sign server openvpnserver

#输入yes

Type the word 'yes' to continue, or any other input to abort.

Confirm request details: yes

#服务端的证书文件

Certificate created at: /data/openvpn/easy-rsa-server/pki/issued/openvpnserver.crt

#4）创建交互秘钥

root# cd /data/openvpn/easy-rsa-server

root# ./easyrsa gen-dh

DH parameters of size 2048 created at /data/openvpn/easy-rsa-server/pki/dh.pem

#5） 启用安全增强配置

root# cd /data/openvpn/easy-rsa-server

root# openvpn --genkey tls-auth ta.key

2.3.3 OpenVPN服务端配置

#创建openvpn用户

root# groupadd openvpn

root# useradd -M -s /sbin/nologin -g openvpn openvpn

# 创建证书存放目录

root# mkdir /data/openvpn/certificate

# 创建日志存放目录

root# mkdir /data/openvpn/logs

root# chown openvpn. /data/openvpn/logs

# 将服务端证书秘钥和交互秘钥复制到certificate目录

root# cp /data/openvpn/easy-rsa-server/pki/ca.crt /data/openvpn/certificate/

root# cp /data/openvpn/easy-rsa-server/pki/issued/openvpnserver.crt /data/openvpn/certificate/

root# cp /data/openvpn/easy-rsa-server/pki/private/openvpnserver.key /data/openvpn/certificate/

root# cp /data/openvpn/easy-rsa-server/pki/dh.pem /data/openvpn/certificate/

root# cp /data/openvpn/easy-rsa-server/ta.key /data/openvpn/certificate/

#添加配置文件

root# cd /data/openvpn/

root# vim /data/openvpn/server.conf

#__server.conf—stat___

#端口

port 1194

#协议

proto tcp

dev tun

#ca证书文件

ca /data/openvpn/certificate/ca.crt

#服务端证书文件

cert /data/openvpn/certificate/openvpnserver.crt

#服务端私钥文件

key /data/openvpn/certificate/openvpnserver.key

#交换秘钥文件

dh /data/openvpn/certificate/dh.pem

#安全增强文件，0是服务端，1是客户端

tls-auth /data/openvpn/certificate/ta.key 0

#分配客户端IP的网段，不能和服务器一个网段，不能冲突

server 10.8.0.0 255.255.255.0

#运行通讯的内网路由，可以多条

push "route 192.168.0.0 255.255.255.0"

#会话检测，每十秒测试一下，超过120秒没回应就认为对方down

keepalive 10 120

#加密算法

cipher AES-256-CBC

#压缩算法

compress lz4-v2

#推送客户端使用lz4-v2算法

push "compress lz4-v2"

#最大客户端数

max-clients 100

#运行openvpn的用户和用户组

user openvpn

group openvpn

#权限检测

persist-tun

persist-key

#状态日志

status /data/openvpn/logs/openvpn-status.log

log-append /data/openvpn/logs/openvpn.log

#日志级别

verb 3

mute 20

#__server.conf—end___

#内核转发规则

root# echo "net.ipv4.ip_forward=1" >>/etc/sysctl.conf

root# sysctl -p

#iptablesNAT规则

#这里的ip就是server.conf 中的server 10.8.0.0 255.255.255.0 ;添加转发规则到开机启动项

root# echo 'iptables -t nat -A POSTROUTING -s 10.8.0.0/24 -j MASQUERADE' >> /etc/rc.d/rc.local

root# chmod +x /etc/rc.d/rc.local

root# /etc/rc.d/rc.local

2.3.4 启动OpenVPN

# 创建启动文件

root# vim /etc/systemd/system/openvpn.service（以下内容直接复制粘贴即可）

[Unit]

Description=OpenVPN Server

After=network.target

After=syslog.target

[Install]

WantedBy=multi-user.target

[Service]

ExecStart=/data/openvpn/sbin/openvpn --config /data/openvpn/server.conf

#加载系统服务

root# systemctl daemon-reload

#开机启动

root# systemctl enable openvpn.service

#启动服务

root# systemctl start openvpn.service

#查看服务运行状态

root# systemctl status openvpn.service

2.4 客户端文件配置

2.4.1 准备客户端证书

#1）创建客户端申请证书

root# cp -r /data/EasyRSA /data/openvpn/easy-rsa-client

root# cd /data/openvpn/easy-rsa-client

#初始化，执行此命令会生成pki目录

root# ./easyrsa init-pki

#创建客户端申请证书,我这里用的是名字全拼

root# ./easyrsa gen-req zhangsan nopass（后续创建新证书也必须回到/data/openvpn/easy-rsa-client的目录下创建）

#直接回车就行

Common Name (eg: your user, host, or server name) [zhangsan]:

req: /data/openvpn/easy-rsa-client/pki/reqs/zhangsan.req

key: /data/openvpn/easy-rsa-client/pki/private/zhangsan.key

#2）服务端签发证书

root# cd /data/openvpn/easy-rsa-server

#将客户端证书复制到CA工作目录

root# ./easyrsa import-req /data/openvpn/easy-rsa-client/pki/reqs/zhangsan.req zhangsan

#设置客户端证书有效期，我这里设置的是90天

root# sed -i "s/set_var EASYRSA_CERT_EXPIRE.*$/set_var EASYRSA_CERT_EXPIRE\t90/g" ./vars

#签发证书

root# ./easyrsa sign client zhangsan

#输入yes

Type the word 'yes' to continue, or any other input to abort.

Confirm request details:yes

#生成的证书

Certificate created at: /data/openvpn/easy-rsa-server/pki/issued/zhangsan.crt

2.4.2 准备客户端配置文件

#创建存放目录

root# mkdir /data/openvpn/client/

#创建张三证书存放的目录

root# mkdir /data/openvpn/client/zhangsan

#复制证书

root# find /data/openvpn/ \( -name "zhangsan.key" -o -name "zhangsan.crt" -o -name "ca.crt" -o -name "ta.key" \) -exec cp {} /data/openvpn/client/zhangsan \;

#配置客户端文件

root# vim /data/openvpn/client/zhangsan/client.ovpn

client

dev tun

proto tcp

remote 124.70.49.106 1194

resolv-retry infinite

nobind

ca ca.crt

cert zhangsan.crt

key zhangsan.key

remote-cert-tls server

tls-auth ta.key 1

cipher AES-256-CBC

verb 3

compress lz4-v2

2.5 测试

#将证书下载下来

root# cd /data/openvpn/client/

root# tar -zcvf zhangsan.tar.gz zhangsan

root# sz zhangsan.tar.gz

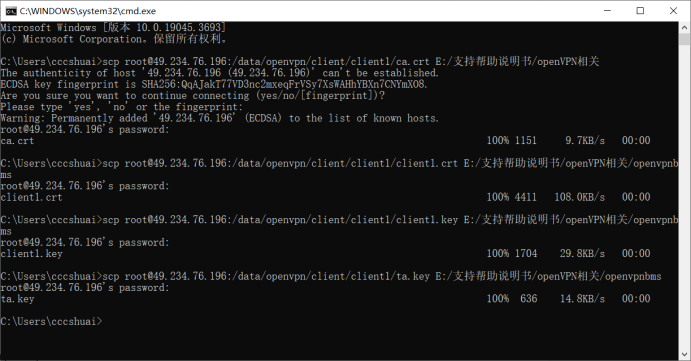

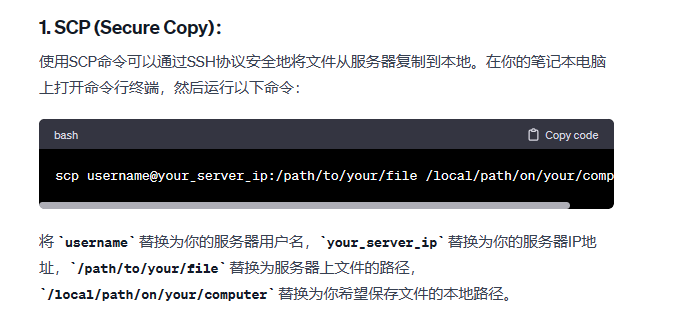

这里截图为自己电脑通scp把证书等文件下载到自己电脑

#win10 安装客户端（这里不演示了）

http://swupdate.openvpn.org/community/releases/openvpn-install-2.4.5-I601.exe

#将 zhangsan.tar.gz 复制到 openvpn的config目录，然后点击链接
