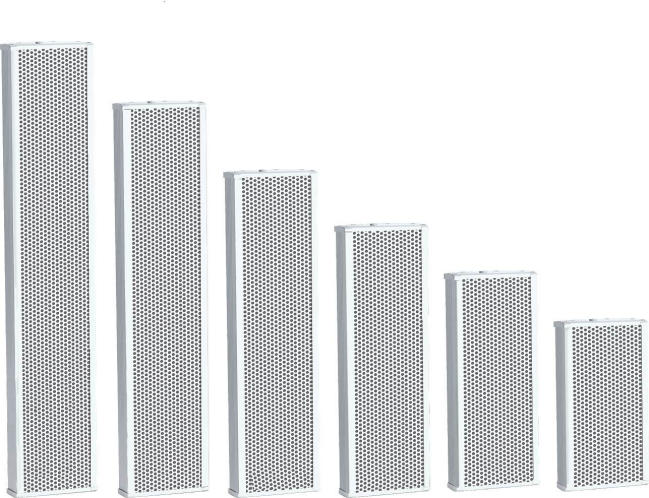

一、IP网络防水音柱产品简介

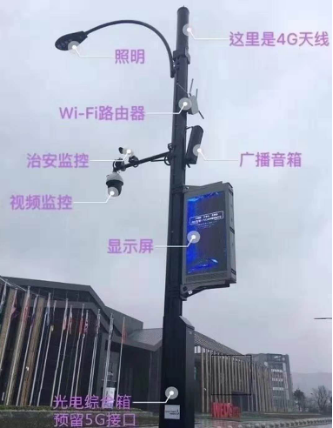

BMS-DG-GB系列音柱，是一款专用于智慧路灯杆、多功能杆、杆塔等室外应用的一体化壁挂式网络音频解码音柱，具有数字解码终端与防水音柱一体化功能。

● 专业室外一体化壁挂式网络音频解码音柱，内置网络解码模块、数字立体声定阻功率放大器和扬声器；

● 可作室内、外使用，直接接入网络即可使用，每个音柱可作为一个独立的分区，适合智慧市政、智慧公园、智慧社区、智慧园区、智慧街区、智慧校园等处；

● 一体化壁挂式设计，铸铝音柱，精致美观，工艺考究，做工精湛；

● 集IP网络音频解码、功放、音箱于一体，音频采用硬解码形式，集成IP网络硬件解码模块，可接收来自服务器远程传送的音乐进行实时播放，同时能接收单向广播呼叫功能；

● 采用高速工业级双核(ARM+DSP)芯片，启动时间≤1秒；

● 内置功率放大器，音质达到CD级；

● 具有1路RJ45 10/100M网络接口，直接接入网络即可使用；

● 能顺利获得IP网络广播软件对音量进行远程任意调节；

● 内置4.5寸全频防水喇叭*4+2寸高音号角单元；

● 有以太网口的地方即可接入，支持跨网段和跨路由。

二、IP网络防水音柱技术参数

网络接口：标准RJ45 10M/100M网口（1个）

支持协议：TCP/IP,UDP,ARP组播,支持跨网关跨路由配置.

音频格式：PCM（无压缩格式）,MP3(8-128KBPS),OGG

待机：无信号2分钟自动待机，待机功率小于5W

断电断网重启恢复时间：小于1秒

网络延时：文件播放：小于50ms, 实时讲话：小于150ms

传输速率：10/100Mbps

音频模式：网络数据包， CD音质

频率响应：20Hz～16KHz

谐波失真≤0.3%

信噪比＞75dB

工作温度：-20℃～+60℃

工作湿度：10%～90%

功耗：60W

输入电源：AC220

音柱尺寸：100×613×152mm

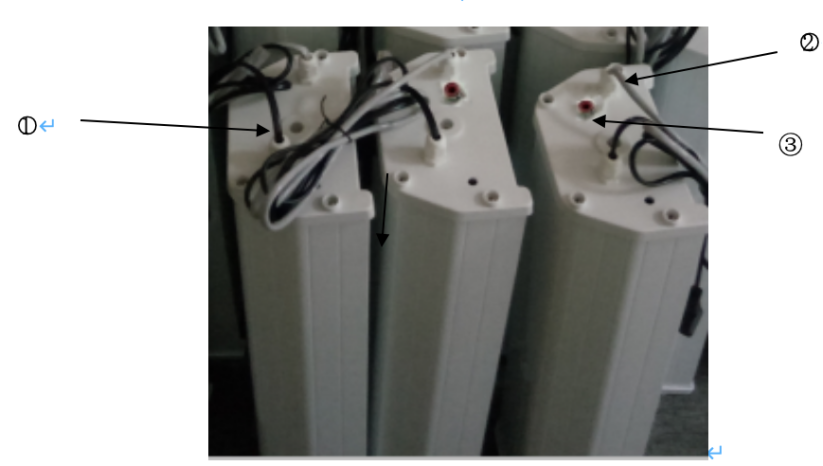

三、IP网络防水音柱接口介绍

1、电源：AC220V±10%；

2、网络接口：连接以太网网络接口；

3、信号输入：本地音频信号输入接口；

四、IP网络防水音柱安装须知

本手册所示安全说明和警告是为了防止因操作不当而引起的人员伤害及财产损失。请在使用本产品前详读本手册，务必明白各种安全符号及警告示意，以便知晓潜在危险。

安装本产品时，请注意：

1、使用本产品所规定之电压，如使用较高电压可能会引起触电或火灾。

2、绝对不可修剪、扭曲、破损或更换音柱内电线。

3、严禁在发热物体附近使用本产品，严禁将重物、包括音柱本身置于机身电线上，以免引发触电或火灾。

4、绝对不可湿手插、拔电源插头，以免被电击伤或烧坏音柱。

5、在拔出插头时，确保用手握住插头往外拔，而不是拉电线。使用有破损电线的音柱可能会引发火灾或电击。

6、移动音柱时，请将电源插头事先拨出。若将音柱与电源插头一起搬动可能会引发火灾或电击。

7、严禁在不稳定处安装或架设本产品，确保音柱安装稳定牢固。

8、不可将音柱的通风口或漏水孔盖住，否则会导致音柱内部过热而发生火灾。

9、避免将本产品安装在灰尘多、有黑烟或蒸汽处，以防引发火灾或电击。

10、开机前将音量调至最低，开机时的高音量可能造成听力受损、喇叭损坏。

11、请勿在声音扭曲时延长使用音柱。这是故障迹象，易导致音柱过热而引发火灾。

12、如在使用中发现下述任何不正常状况，请立即将电源关闭，拔出电源插头，迅速与厂家联络。请勿继续使用本产品，以免引起火灾或电击。

● 音柱冒烟或发出奇怪味道。

● 有金属物落入音柱内。

● 音柱掉落或机壳破损。

● 电线破损（电线芯暴露，断线等）。

● 发现故障（无响声或噪声等）。

五、IP网络防水音柱安装说明

5.1 安装调试步骤

第一步：从包装盒里取出音柱终端，并检查运输过程中是否损坏。

第二步：给音柱主机终端通电，并观察工作是否正常，各个状态是否正常。

第三步：启动音柱终端配置程序配置终端地址信息（终端IP地址、子网掩码、网关及服务器地址等）。配置方法参照下面的“5.2 终端IP地址配置”

第四步：将音柱终端连接上网络，并保持和服务器的通讯良好。

第五步：顺利获得服务器对该终端广播一段音频文件。仔细收听声音是否正常，如果不正常，则返回第四步检查。

第六步：切断音柱终端的电源。

第七步：拔下音柱终端的各种连接线缆。

第八步：将音柱终端安装到可用环境，并连接好各种线缆。

第九步：重新测试音柱终端，观察是否可以正常工作。

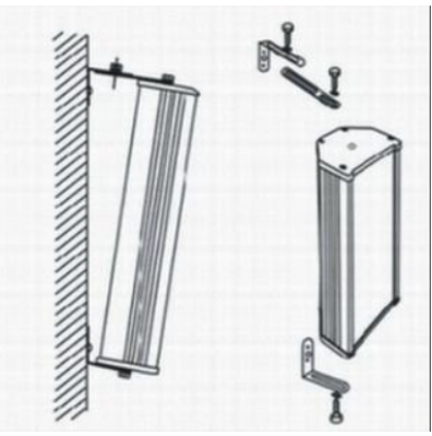

第十步:IP网络防水音柱安装图（如下）。

5.2终端IP地址配置

1、把音柱终端和配置计算机接入同一个局域网，或者用网线把音柱终端和配置计算机直连起来（保证安装有配置程序的计算机和主机终端处于同一网段）。

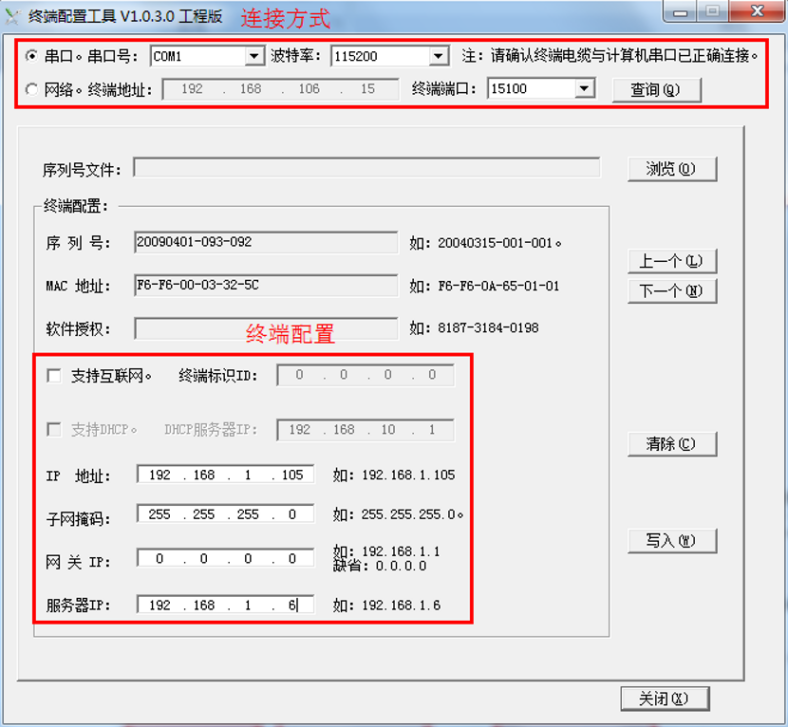

2、点击配置计算机“开始—程序—IP网络广播—终端配置程序(New)”菜单，打开终端配置程序，如下图：

3、连接方式选择“网络。终端地址”，在地址输入栏输入终端对应的地址，发送端口选择“5001”（如下图），点击“查询”查询终端的配置信息。

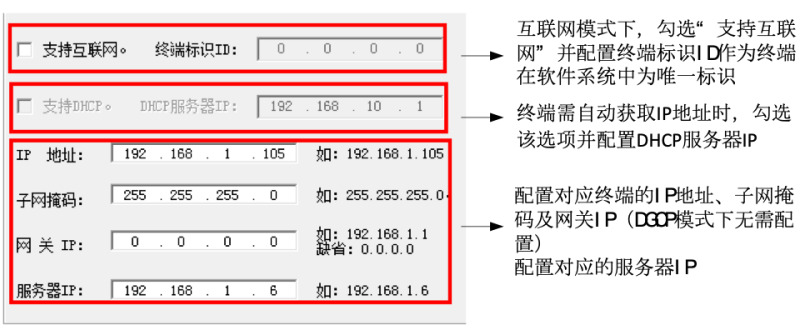

4、在终端配置栏输入需要配置的参数（如下图），点击“写入”，此时完成配置。

5、重启终端，在连接方式的地址输入栏内输入刚才配置的IP地址，点击“查询”，确认地址是否正确写入。

注意：用网络方式配置IP地址，必须保证配置的计算机有一个相同网段的IP地址。

六、常见故障与维护

6.1网络连接状态未连通现象

● 顺利获得服务器“终端状态”查看IP音柱网络连接是否正常；

● 检查IP音柱IP地址是否正确，顺利获得终端配置线连接查看；

● 接上IP音柱的网线，在服务器上“ping”终端的IP地址（点击“开始—运行”，输入“ping＋空格＋终端IP地址”），如不通检查网络，连通则进行下一步；

● 检查IP音柱供电，音柱额定输入电压为AC220V±10%；

● 与处于正常状态的IP音柱互换，判断是不是IP音柱自身的故障。

6.2播放MP3时没有声音

● 检查IP音柱的供电电压是否正常（电压的正常范围为AC220V±10％）；

● 检查网络连接是否正常；

● 换一台已经测试声音正常的IP音柱，判断是不是IP音柱自身的故障。

6.3播放时声音断续

● 检查IP音柱的供电电压是否正常（电压的正常范围为AC220V±10％）；

● 检查网络是否有“丢包”现象（点击“开始—运行”，ping此终端的IP地址，检查网络是否通畅）；

● 网线拉扯距离太远超出有效距离（超五类网线有效距离一般为80米内）；

● 换一台已经测试有声音的IP音柱，判断是不是音柱自身的故障；

● 查看所有IP音柱的IP地址，是否有其他IP音柱的IP地址与之重复，发生了冲突（每个终端的IP地址不能重复）。
