DTU与PLC接口连接，PLC顺利获得与BMD100 DTU的RS232、RS485等接口连接后

1. RS232、RS485定义

RS232常用的是Tx、Rx和GND这三条线， 这决定了RS232是全双工；而RS485是双绞线A和B，这决定了RS485是半双工。

RS232的逻辑1的电平（相对GND）是-3V~-15V，逻辑0的电平（相对GND）是+3V~+15V。而RS485采用差分传输，A线和B线的电压差（UA-UB）在+2V~+6V表示逻辑1，电压差（UA-UB）在-2V~-6V表示逻辑0。

2.DB9针定义

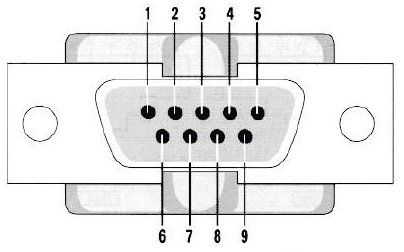

DB9针是9针的串口线，如下图所示，分为公头（上图）和母头（下图）。

DB9公头（5针朝上）上排从左到右是1~5，下排是6~9，而DB9（5针朝上）母头正好相反，上排从左到右是5~1，下排是9~6。如果是作为RS-232C接口，则各引脚定义如下：

作为RS-232C接口，其各引脚由标准文档进行定义，所以也可以称为“标准引脚定义”。而作为RS-422和RS-485接口，则没有“标准”引脚定义的说法，因为RS-422和RS-485连通常的标准接口也没有，具体采用什么接口，接口中使用哪些引脚，完全取决于设备设计生产商自己的定义。

对于RS485，在DB9上没有标准接线，通常是3-A，8-B，公头母头都是如此，通信双方接线直连，A接A，B接B。

3. PLC与华林优配BMD100工业级无线DTU连接

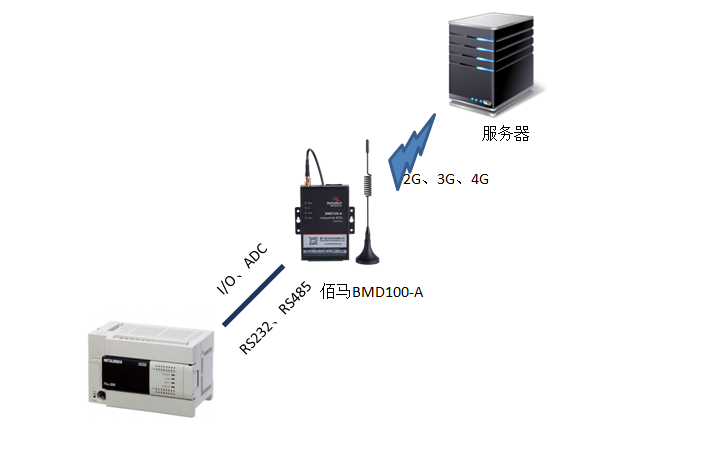

1）.应用示意图

以华林优配工业级无线DTU（BMD100-A）为例，PLC顺利获得与BMD100 DTU的RS232、RS485等接口连接后，将前端采集的数据传到服务端，以下是应用示意图：

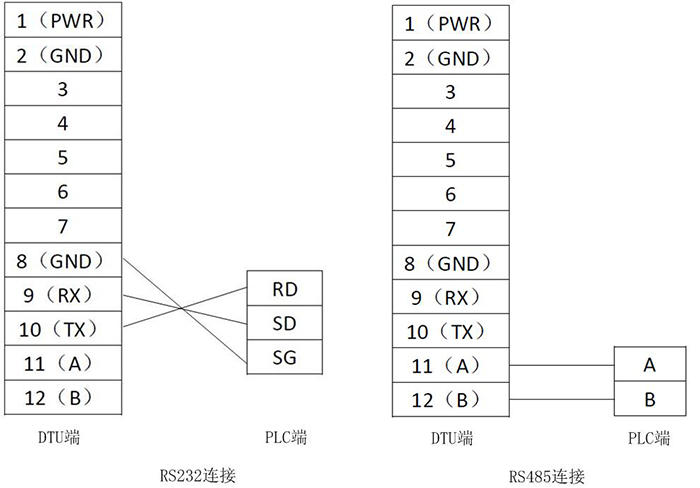

2. BMD100-A DTU与PLC顺利获得RS232或RS485连接示意图：
